Datos del producto:
|
| Nombre de producto: | transmisor-receptor de 40G QSFP | Longitud de onda: | 1310nm |
|---|---|---|---|
| Distancia: | EL 10KM | Tarifa de datos: | 10Gb/s |
| Interfaz: | LC dual | Fuente de alimentación: | Solo +3.3V |
| Garantía: | 3 años | Uso: | Ethernet, canal de la fibra, interruptor para cambiar el interfaz |
| Resaltar: | Transmisor-receptor de la fibra óptica de SFP,transmisor-receptor de la fibra óptica 1310nm,Transmisor-receptor de la fibra óptica de QSFP |
||

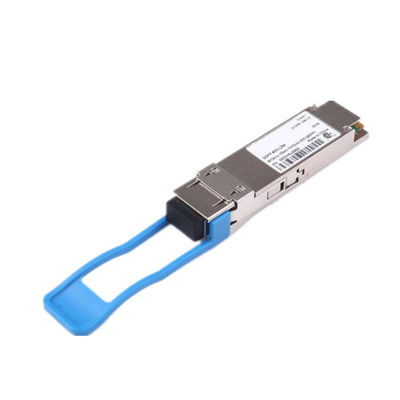

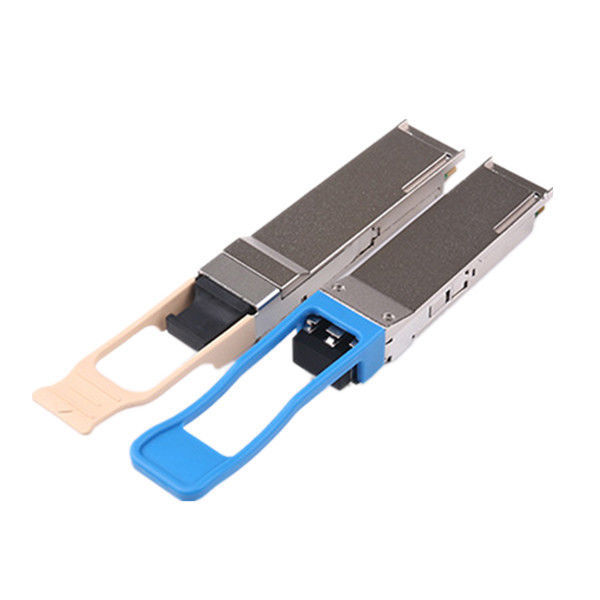

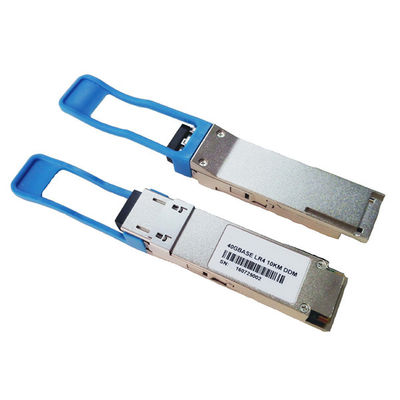

40G QSFP PSM LR4 es un módulo óptico enchufable factor de forma paralelo del patio 40Gb/s del pequeño (QSFP+). Itprovides aumentó ahorro en costes de la densidad portuaria y del sistema total. El módulo óptico lleno-a dos caras de QSFP+ ofrece a la independiente 4 para transmitir y para recibir los canales, cada capaz de la operación 10Gb/s para un índice de datos global de 40Gb/s en el 10km de fibra del solo modo.
Un cable de cinta de fibra óptica con un conector de MTP/MPO se puede tapar en el receptáculo del módulo de QSFP+. La alineación apropiada es asegurada por los pernos de guía dentro del receptáculo. El cable no se puede torcer generalmente para la alineación de canal a canal apropiada. La conexión eléctrica se alcanza a través de un conector pin z-enchufable 38 por el requisito de MSA.
Características
Parámetro
| Paquete (factor de forma) | QSFP+ |
| Tarifa de datos (típica) | 10,3 Gbps/CH |
| Longitud de onda del centro | 1310nm |
| Distancia | el 10km |
| Diagnósticos | Monitor de Digitaces |
| Transmisor | Laser de 4CH 1310nm DFB |
| Receptor | Arsenal de detector de foto del PIN 4CH |
| TX de potencia de salida (dBm) | -5.5~+1.5 |
| Sensibilidad de RX (dBm) | -12,6 |
| Temperatura de caso baja/alta | 0°C~70°C |
| Fuente del voltaje (típica) | 3.3v |
| Conector | Grado SMF de MTP/MPO 8 sin el PIN |
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Transmisor | |||||||
| Longitud de onda de centro | λC | 1270 | 1310 | 1350 | nanómetro | 1 | |
| Anchura espectral del RMS | λrms | 3,5 | nanómetro | 1 | |||
| Poder medio del lanzamiento, cada carril | PAVG | -5,5 | -0,5 | +2,3 | dBm | ||
| Amplitud óptica de la modulación (OMA) | POMA | -4,5 | -0,5 | +3,5 | dBm | 1 | |
| Diferencia en poder del lanzamiento entre cualquier dos carriles | Ptx, diferencia | 5,0 | DB | ||||
| Poder del lanzamiento en OMA menos la pena del transmisor y de la dispersión (TDP), cada carril | OMA-TDP | -9,7 | dBm | 1 | |||
| Tiempo de la subida/caída | Tr/Tf | 50 | picosegundo | ||||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Ruido relativo de la intensidad | Rin | -128 | dB/Hz | ||||
| Tolerancia óptica de la pérdida de vuelta | TOL | 12 | DB | ||||
| Reflexión del transmisor | RT | -12 | DB | ||||
| Margen de la máscara de ojo del transmisor | EMM | 10 | % | 2 | |||
| Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Del lanzamiento del poder transmisor medio APAGADO, cada carril | Poff | -30 | dBm | ||||
| Receptor | |||||||
| Longitud de onda de centro | λC | 1270 | 1310 | 1350 | nanómetro | ||
| Umbral de daño | THd | +3 | dBm | ||||
| Sobrecarga, cada carril | OVL | +1 | dBm | ||||
| Sensibilidad del receptor en OMA, cada carril | Sensor | -12,5 | dBm | ||||
| Diferencia en recibir poder entre cualquier dos carriles (OMA) | Prx, diferencia | 5,0 | DB | ||||
| La pérdida de señal afirma el umbral | LOSA | -30 | dBm | ||||
| Umbral de Deassert de la pérdida de señal | LOSD | -15 | dBm | ||||
| Histéresis del LOS | LOSH | 0,5 | 6 | DB | |||
| Pérdida de vuelta óptica | ORL | -12 | dBm | ||||
| Reciba 3 DB eléctrico CutoffFrequency superior, cada carril | Fc | 12 | Gigahertz | ||||
Notas:
1. Longitud de onda del transmisor, anchura del RMS y necesidad espectrales del poder de encontrar el OMA menos espec. de TDP para garantizar funcionamiento del vínculo.
2. El diagrama del ojo se prueba con la forma de onda 1000.
