Datos del producto:
|
| Nombre de producto: | transmisor-receptor de la fibra óptica | Tipo de la fibra: | Solo modo de la sola fibra |
|---|---|---|---|
| Interfaz: | LC | Longitud de onda: | 1310/1550nm |
| Distancia: | el 100m al 120km | Tarifa de datos: | 1.25G |
| Temperatura de funcionamiento: | Commerical: °C 0 a 70 Industrial: - °C 40 a 85 | Voltaje de fuente: | 3.13V~3.47V |
| Garantía: | 3 años | Uso: | Gigabit Ethernet, canal de la fibra, interruptor para cambiar el interfaz |
| Resaltar: | Solo transmisor-receptor óptico bidireccional,Transmisor-receptor óptico bidireccional del conector del Lc,transmisor-receptor óptico bidireccional de los 20Km |
||

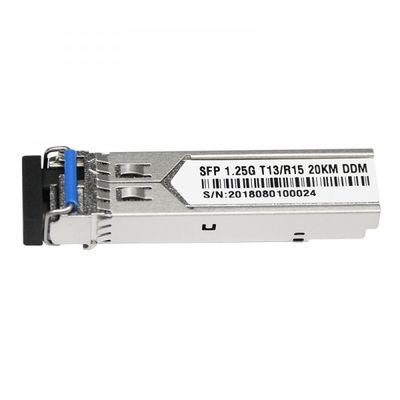

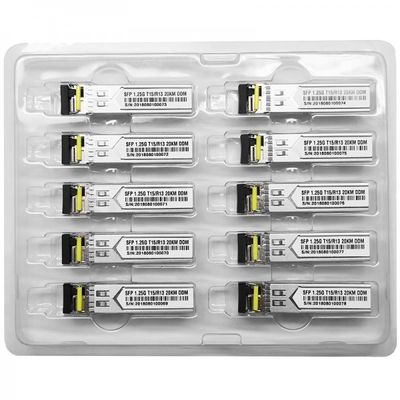

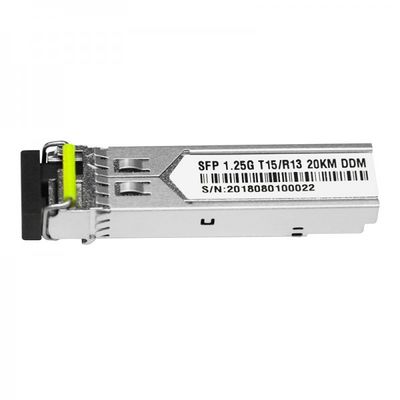

Módulo bidireccional del Sfp de la fibra del conector los 20Km del transmisor-receptor 1.25G Lc de la fibra óptica solo
Descripción
Los transmisores-receptores de SFP-BIDI son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de 1.25Gbps/1.0625Gbps y
la distancia de transmisión del 120km con el transmisor-receptor de SMF.The consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN
integrado con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472. Para más información, refiera por favor a SFP MSA.
Característica
Grados máximos absolutos
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad | Nota |
| Voltaje de fuente | Vcc | -0,5 | 4,0 | V | |
| Temperatura de almacenamiento | -40 | 85 | °C | ||
| Humedad relativa | 5 | 85 | % |
Nota: La tensión superior a los grados absolutos del máximo puede causar daño permanente al transmisor-receptor.
Características de funcionamiento generales
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
|
Tarifa de datos
|
1250 | Mb/s | ||||
| Voltaje de fuente | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fuente actual | Icc5 | 220 | mA | |||
| Temporeros de funcionamiento del caso. | Tc | 0 | 70 | °C | ||
| -10 | 80 | °C | ||||
| -40 | 85 | °C |
CARACTERÍSTICAS ÓPTICAS
l) transmisor
| arameter | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Longitud de onda de funcionamiento | λC | 1270 | 1310 | 1360 | nanómetro | |
| 1470 | 1490 | 1510 | ||||
| Avenida. de potencia de salida (permitido) | Po | -8 | -4 | dBm | 1 | |
| Ratio de la extinción | ER | 9 | DB | 1 | ||
| Anchura espectral del RMS | Δλ | 4 | nanómetro | |||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 0,26 | picosegundo | 2 | ||
| Máscara de ojo de la salida | Obediente con IEEE802.3 z (seguridad de laser de la clase 1) | |||||
Nota (1): Medida en el modelo de 2^23-1 NRZ PRBS
Nota (2): Definición de la máscara de ojo del transmisor
2)Receptor
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Longitud de onda de funcionamiento | 1470 | 1490 | 1510 | nanómetro | ||
| 1270 | 1310 | 1360 | ||||
| Sensibilidad | Psen | -22 | dBm | 1 | ||
| Sobrecarga mínima | Pimax | -3 | dBm | |||
| El LOS afirma | PA | -35 | dBm | |||
| El LOS De-afirma | Paladio | -23 | dBm | 2 | ||
| Histéresis del LOS | Paladio-PA | 0,5 | 6 | DB |
Nota (1): Medido con la fuente de luz 1490nm (1310nm), ER=9dB; AZUFAIFAS =<10>
Nota (2): Cuando el LOS de-afirmó, la salida de RX data+/- es salida de la señal.
Información el ordenar

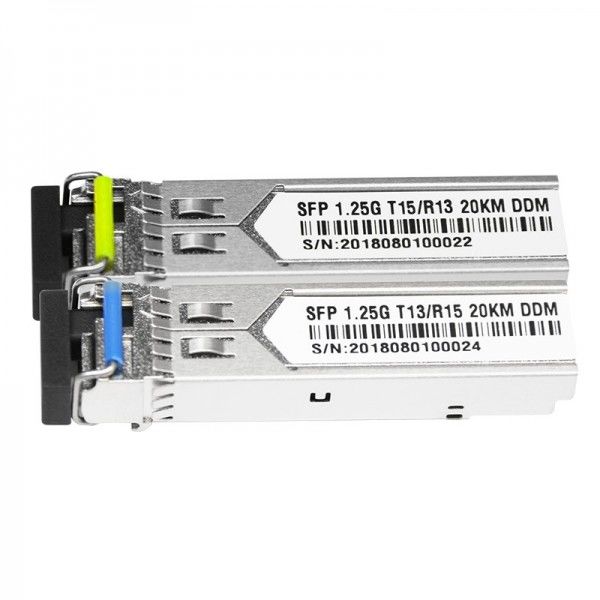

| SFP BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, los 20km, con DDM |
| SFP BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, los 20km, con DDM |
| SFP BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, los 20km, sin DDM |
| SFP BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, los 20km, sin DDM |
