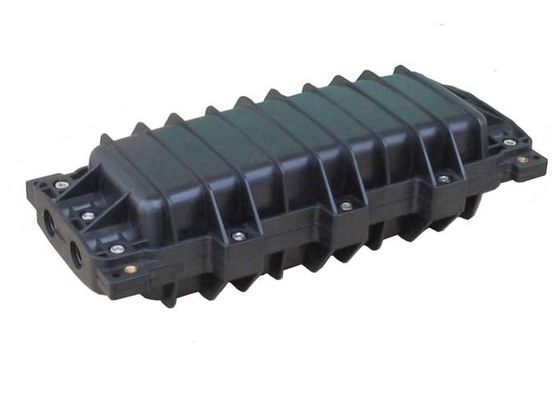

Cierre del empalme del cable de fribra óptica de la bóveda de la base de GPJ 96, cierre del empalme de la fibra

Seguridad negra de los gastos indirectos de la bóveda de la base del cierre GPJ 96 de la fibra óptica del empalme FOSC

Uso:

El producto se puede aplicar en la línea recta y la línea de rama (una en dos, uno en tres) conexiones de cables ópticos dentro del diámetro de 22m m (φ), de todos los tipos y estructuras, cuando está puesto por encima, en la tubería, el metro o en el pozo. Mientras tanto, también se aplica a la conexión de los cables del teléfono de la ciudad del todo-plástico.

Características estructurales:

• Todos los índices de la propiedad están de acuerdo con el estándar nacional YD/T814-1996.
• El cuerpo del caso se hace de los plásticos que dirigen de alta intensidad importados y formó la forma con los plásticos del molde bajo alta presión. Está en la forma de MEDIO rectángulo, con las ventajas de menos peso, alta vida mecánica de la intensidad, de la corrosivo-resistencia, anti-aturdida y larga de servicio.
• La entrada del cuerpo y del cable del caso se sella con la tira de goma adhesiva (no-vulcanizada) y la cinta sellada. Capacidad de aislamiento confiable. Puede ser abierto de nuevo y fácil mantener.
• la disposición única de 4 diversos lazos del cable (φ12.5, φ17, φ20, φ22,) permite al usuario elegir diverso diámetro externo según condiciones reales, él aumenta la confiabilidad de la entrada del cable selló.

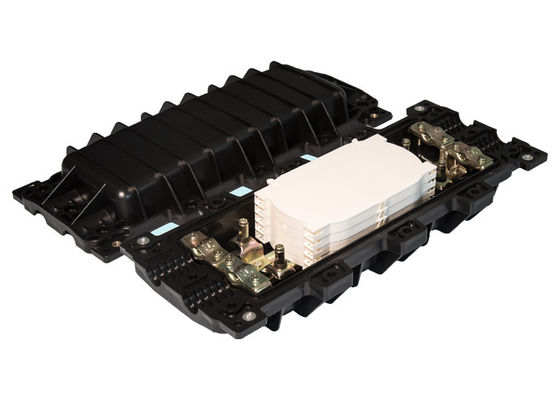

• la bandeja de fibra-fusión traslapada y la unidad separada de la tierra del aislamiento hacen la disposición de los corazones, ampliando el la capacidad y el flexible, conveniente cable-de tierra y seguro.
• el componente externo del metal y la unidad de fijación se hacen del acero inoxidable, se pueden utilizar tan en varias ocasiones en diversos ambientes.

Especificaciones técnicas principales:

• Tamaño externo: (length×width×height) 435×190×120
• peso: 2.5kg
• radio de enrrollamiento de fibra óptica: : ≥40mm
• pérdida adicional de bandeja de la fibra: ≤0.01dB
• longitud de la fibra dejada en bandeja: ≥1.6m
• capacidad de la fibra: solo: 96 corazones, cinta-formados: 192 corazones
• temperatura de trabajo: - 400 C ~ + 700 C
• presión-resistencia lateral:: ≥2000N/el 10cm
• choque-resistencia: ≥20N.m

Operaciones:

• elija el lazo del cable con el diámetro externo apropiado y déjelo pasar a través del cable óptico. Pele el cable, saque vivienda externa e interna, así como el tubo flojo del contrato, y lave apagado la grasa de relleno, dejando 1.1~1.6mfiber y 30~50m m la base de acero.
• fije la tarjeta acuciante del cable y el cable, así como el cable para reforzar la base de acero. Si el diámetro del cable es menos de 10m m, primero ate el punto de fijación del cable con la cinta adhesiva hasta el diámetro ha alcanzado 12m m, entonces lo fijan.
• lleve la fibra en la bandeja, el tubo del contrato del calor del arreglo y el tubo de fusión y de conexión del derretimiento del calor a uno de la fibra de conexión. Después de derretir y de conectar la fibra, el tubo del derretimiento del tubo y del calor del contrato del calor del movimiento y fijar el inoxidable (o el cuarzo) refuerza el palillo de la base, se asegura de que el punto de conexión está en el medio del tubo de vivienda. Caliente el tubo para hacer los dos en uno. Ponga la junta protegida en la bandeja de fibra-colocación. (una bandeja puede poner 12 corazones)
• ponga la fibra izquierda en de fusión y de conexión la bandeja uniformemente, y fije la fibra de enrrollamiento con los lazos de nylon. Utilice las bandejas de abajo hacia arriba. Después de todo la fibra ha estado conectada, cubre la capa superior y la fija.
• coloqúelo y utilice el alambre de tierra de acuerdo con el plan del proyecto.
• aislamiento del criado de cable que acerca a la entrada del cierre del empalme y a la junta de los anillos del cable con la cinta del lacre. Y cerca las entradas inusitadas con los enchufes, con las piezas cóncavas expuestas del enchufe sellado con las cintas. Después ponga los viajes de aislamiento en la ranura en los lados de la cáscara y engrase la parte cóncava de la entrada del cuerpo entre las dos partes de la cáscara. Entonces cierre las dos partes de la cáscara y apretarla con los pernos de acero inoxidables. Los pernos se deben atornillar firmemente con la fuerza equilibrada.
• según el requisito de colocación, posición y fijar la herramienta colgante.
